Είδος αριθμός:ASNU 35

Τύπος:Αυτόματο ρουλεμάν

Ποιότητα:P0 P6 P4

Εφαρμογή: κατάλληλο για αυτοκίνητο

Ο τύπος ASNU είναι ένας ελεύθερος τροχός τύπου κυλίνδρου που δεν υποστηρίζεται ρουλεμάν. Τα ρουλεμάν απαιτούνται για την υποστήριξη αξονικών και ακτινικών φορτίων. Η λίπανση και η στεγανοποίηση πρέπει επίσης να παρέχονται από την εγκατάσταση. Μια τυπική διάταξη είναι η εγκατάσταση αυτού του τύπου μαζί με ένα ρουλεμάν εντός των ίδιων ανοχών θέσης. Η εσωτερική κούρσα είναι κλειδωμένη στον άξονα. Η εξωτερική ράγα έχει θετική ανοχή n6, για να προσαρμόζεται στην πρέσα σε ένα περίβλημα H7. Πρόσθετες πλευρικές εγκοπές στην εξωτερική κούρσα παρέχουν θετική μετάδοση ροπής. Εάν το περίβλημα έχει ανοχή K6, η χρήση των εγκοπών δεν είναι απαραίτητη, αλλά το περίβλημα πρέπει να είναι αρκετά ανθεκτικό ώστε να μην διαστέλλεται μετά τη συναρμολόγηση. Αυτός ο σχεδιασμός μπορεί να δεχτεί μια αξονική κακή ευθυγράμμιση της εσωτερικής και της εξωτερικής κούρσας ± S/2.

Χαρακτηριστικό	αξία
Σειρά	63
Εσωτερική διάμετρος	35 mm
Εξωτερική διάμετρος	80 χλστ
Πλάτος αγώνα	31 χιλ
Ροπή	383 Nm
Υπερβολική ταχύτητα	1200 (Εσωτερική) σ.α.λ., 1900 (Εξωτερική) σ.α.λ
Keyway	Εσωτερική και Εξωτερική Φυλή
Σύρετε τη ροπή	16 Ncm

Τύπος	Μέγεθος												Βάρος	Ροπή στρέψης
			Υπέρβαση
			Ταχύτητες
ASNU	dH7	TKN1)	nimax2)	namax3)	Dn6	D5	L	b	t	s	e	f		TR
	[mm]	[Nm]	[λεπτά-1]	[λεπτά-1]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[κιλό]	[Ncm]
	8	12	3300	5000	35	28	13	4	1.4	2.4	0.6	0.3	0.07	1.6
	12	12	3300	5000	35	28	13	4	1.4	2.4	0.6	0.3	0.06	1.6
	15	30	2400	3600	42	37	18	5	1.8	2.4	0.8	0.3	0.11	1.9
	17	49	2300	3400	47	40	19	5	2.3	2.4	1.2	0.8	0.15	1.9
	20	78	2100	3100	52	42	21	6	2.3	2.4	1.2	0.8	0.19	1.9
	25	125	1700	2600	62	51	24	8	2.8	2.4	1.2	0.8	0.38	5.6
	30	255	1400	2200	72	60	27	10	2.5	2.4	1.8	1	0.54	14
	35	383	1200	1900	80	70	31	12	3.5	2.4	1.8	1	0.74	16
	40	538	1100	1700	90	78	33	12	4.1	2.5	1.8	1	0.92	38
	45	780	1000	1600	100	85	36	14	4.6	2.5	1.8	1	1.31	43
	50	1013	850	1350	110	92	40	14	5.6	2.5	1.8	1	1.74	55
	60	1825	750	1050	130	110	46	18	5.5	3.6	2.6	1.5	2.77	110
	70	2300	600	950	150	125	51	20	6.9	3.6	2.6	1.5	4.16	140
	80	3275	550	850	170	140	58	20	7.5	3.6	2.6	1.5	6.09	180
	90	5325	500	750	190	160	64	20	8	3.6	2.6	2	8.2	230
	100	7250	450	680	215	175	73	24	8.5	3.6	2.6	2	12.6	380
	120	13500	370	550	260	215	86	28	10	3.6	2.6	2.5	22	650
	150	26625	300	460	320	260	108	32	12	3.6	3.6	2.5	42	1000
	200	44500	230	350	420	350	138	45	16	7.6	3.6	3	93
														2000

Asnu35 one way cluth china

Asnu35 one way cluth china.

Δημοφιλείς Ετικέτες: asnu 35 μονόδρομο ρουλεμάν συμπλέκτη για ρουλεμάν αυτοκινήτου, Κίνα, κατασκευαστές, προμηθευτές, εργοστάσιο, προσαρμοσμένο, τιμή, κατασκευασμένο στην Κίνα

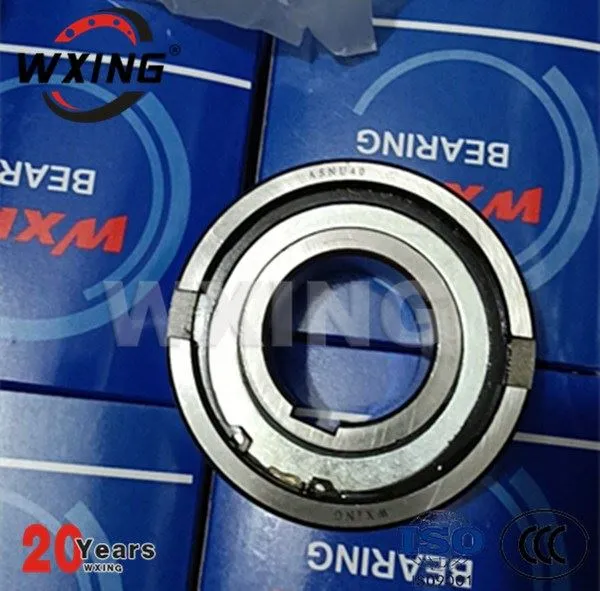

ASNU 35 Μονόδρομο ρουλεμάν συμπλέκτη για ρουλεμάν αυτοκινήτου
