Τύπος: Βελόνα
Τόπος προέλευσης: Shandong, Κίνα
Όνομα εμπορικού σήματος: WXING ή OEM

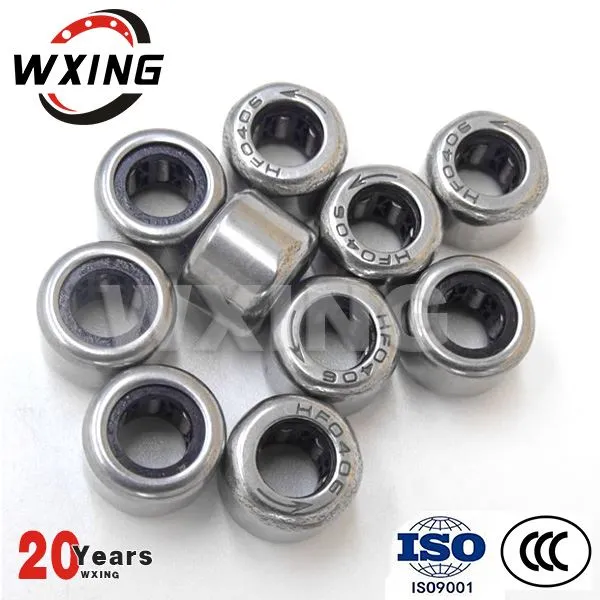

Αριθμός μοντέλου: HF0406
Μέγεθος οπής: 1 - 4 mm
Αριθμός σειράς: Ενιαία γραμμή
Βαθμός ακρίβειας: P0 P6 P5 P4 P2
Τύπος σφραγίδων: Άνοιγμα
Εφαρμοστέες Βιομηχανίες: Καταστήματα ρουχισμού, Οικοδομικά Υλικά, Κατασκευαστικές Μονάδες, Συντήρηση Μηχανημάτων, Εργοστάσιο Τροφίμων & Ποτών, Αγροκτήματα, Κατασκευαστικές εργασίες, Ενέργεια & Μεταλλεία
πάχος: 6mm
Υλικό: Chrome Steel
Κλουβί: Κλουβί από χάλυβα
Λίπανση: Λιπάνετε
Πιστοποιητικό: ISO9001: 2008
Εφαρμογή: Εργαλείο μηχανής
Συσκευασία: Κουτιά / σωλήνα
Δείγμα: Διαθέσιμο
Υπηρεσία: Προσαρμοσμένες υπηρεσίες OEM
ΕΠΙΠΕΔΟ VIBRATION: V1 / V2 / V3
Περιγραφή:
Το έδρανο κυλίνδρου βελόνας είναι μια μονάδα εδράνου που αποτελείται από μηχανικό δακτύλιο και δακτύλιο εσωτερικού δακτυλίου, κυλίνδρου και βελόνας με μικρό ύψος διατομής, μεγάλη χωρητικότητα και ακαμψία, συμπαγή κατασκευή και μικρό μέγεθος, υψηλή περιστροφική ακρίβεια με τη δομή του εσωτερικού δακτυλίου.
Το ρουλεμάν με βελόνες χαρακτηρίζεται από πολλαπλές δομές, ευρεία προσαρμοστικότητα και εύκολη εγκατάσταση.
Χρησιμοποιείται ευρέως στην αυτοκινητοβιομηχανία, διόδια μηχανών, τόρνο, μεταλλουργία, κλωστοϋφαντουργία, βιομηχανία εκτύπωσης και κ.λπ. Διάφορα μηχανήματα. Με αυτό το είδος ρουλεμάν, ο σχεδιασμός μηχανής μπορεί να υλοποιήσει το στόχο της μικρής κλίμακας και ελαφρού βάρους.
Τύποι σχεδίων και υποδειγμάτων:
Αυτός ο τύπος ρουλεμάν έχει πολλαπλές δομικές μορφές για την επιλογή των πελατών, όπως οι στενές και ευρείες σειρές, με ή χωρίς εσωτερικούς δακτυλίους, κλουβιά, πλευρές ή σφραγίδες. Μπορεί να σχεδιαστεί σύμφωνα με τις ειδικές δομικές απαιτήσεις των πελατών.
Ακρίβεια ακριβείας προϊόντος:
Η ανοχή διαστάσεων και η γεωμετρική ακρίβεια βασίζονται στο GB / T5801.
Η αμοιβαία διαφορά της διαμέτρου του κυλίνδρου της βελόνας είναι 2 μm και ο βαθμός ακριβείας είναι κλάσης G2 (ISO GB / T309)
Η διάμετρος του εγγεγραμμένου κύκλου συμμορφώνεται με τον βαθμό ανοχής F6 πριν την τοποθέτηση του εξωτερικού δακτυλίου με το συγκρότημα κλωβού και κυλίνδρου.
Η εγκάρσια διαδρομή του άξονα τριβής συμμορφώνεται με την τιμή που καθορίζεται από την ομάδα κλάσης 0 του GB / T4604
Ειδικός βαθμός ακριβείας με βάση το GB / T307.1
Για πληρέστερη πληροφόρηση σχετικά με την ειδική απαίτηση διατήρησης τριβής, εγγεγραμμένου κύκλου και ποιότητας ακριβείας, παρακαλούμε επικοινωνήστε με την εταιρεία μας.
Υλικό:
Το υλικό για τον κύλινδρο βελόνας είναι ο χάλυβας GCr15, σκλήρυνσης με σβέση HRC60-65
Το υλικό για τους εσωτερικούς και εξωτερικούς δακτυλίους είναι ο χάλυβας GCr15, σκλήρυνση-σκλήρυνση HRC60-65
Το υλικό για κλωβούς είναι ποιότητας χάλυβα χαμηλής περιεκτικότητας σε άνθρακα ή ενισχυμένο νάιλον.
Ειδικές οδηγίες:
Οι διαμήκεις διαστάσεις και η στρογγυλεμένη εσωτερική κοπή πρέπει να ρυθμίζονται σύμφωνα με διαφορετικές συνθήκες.
Τα διόδια μηχανών πρέπει να χρησιμοποιούνται για την τοποθέτηση με πίεση ή τη θερμική τοποθέτηση κατά την εγκατάσταση του εδράνου.
Περιορίζεται από πλαστικούς κλωβούς (επιθηλιασμένο με TN) και από υλικό στεγανοποίησης, η θερμοκρασία λειτουργίας είναι -30 ℃ - + 100 ℃
Για το γενικό σχεδιασμό των εδράνων, ανατρέξτε στη σχετική σύσταση στην εφαρμοζόμενη τεχνολογία των ρουλεμάν.
