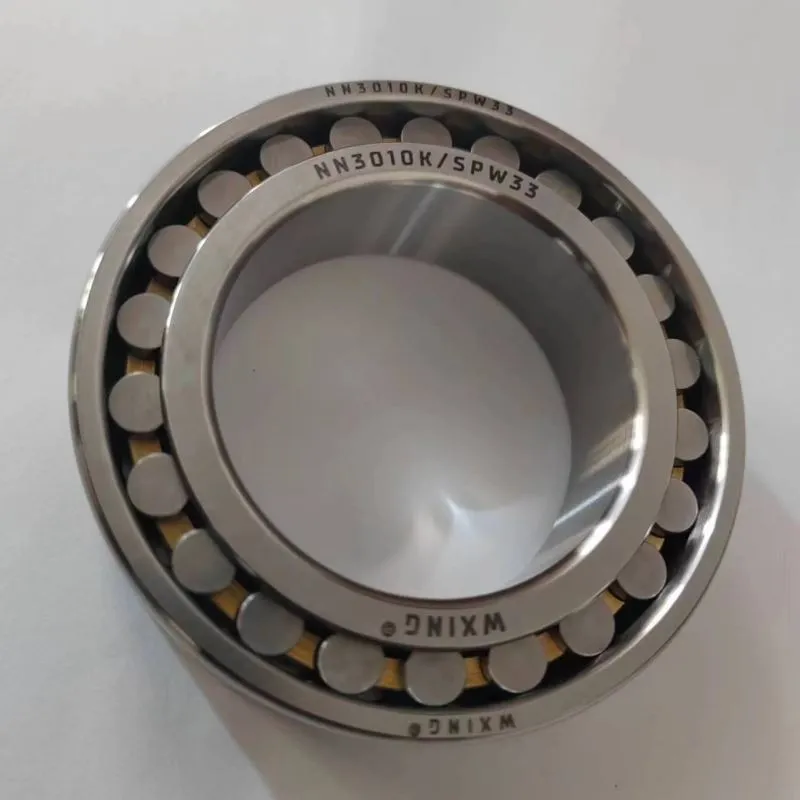

Κυλινδρικό ρουλεμάν κυλίνδρου διπλής σειράς εξαιρετικής ακρίβειας με κωνική οπή και χαρακτηριστικό λίπανσης
Τα κυλινδρικά ρουλεμάν υψηλής ακρίβειας αποτελούνται συνήθως από έναν εξωτερικό δακτύλιο, έναν εσωτερικό δακτύλιο με μια κωνική οπή, έναν κυλινδρικό κύλινδρο και έναν κλωβό. Οι εξωτερικοί δακτύλιοι των περισσότερων μοντέλων μπορούν να διαχωριστούν. Ανάλογα με τον αριθμό των σειρών στοιχείων κύλισης, χωρίζονται σε κυλινδρικά ρουλεμάν μονής σειράς εξαιρετικά ακριβείας. Ρουλεμάν κυλίνδρων και κυλινδρικά ρουλεμάν διπλής σειράς υψηλής ακρίβειας. Αυτή η σειρά ρουλεμάν χρησιμοποιείται σε συνθήκες που απαιτούν υψηλή ακρίβεια και υψηλά ακτινικά φορτία και είναι πιο συνηθισμένη σε εφαρμογές εργαλειομηχανών.
Τα κυλινδρικά ρουλεμάν υψηλής ακρίβειας περιλαμβάνουν έναν συμπαγή εξωτερικό δακτύλιο, έναν συμπαγή εσωτερικό δακτύλιο με μια κωνική εσωτερική οπή (κωνικό 1:12) ή μια κυλινδρική οπή, κυλινδρικούς κυλίνδρους και εξαρτήματα κλουβιού. Το υλικό του κλουβιού είναι ορείχαλκος ή PEEK. Ο εξωτερικός δακτύλιος είναι αφαιρούμενος, ώστε να μπορεί να τοποθετηθεί ξεχωριστά αφού τον βγάλετε από τη συσκευασία. Μόνο ο εσωτερικός δακτύλιος της σειράς NNU49 είναι αφαιρούμενος.
Τα ρουλεμάν μονής και διπλής σειράς χρησιμοποιούνται όπου απαιτείται ακρίβεια και τα ακτινικά φορτία είναι υψηλά.
Συχνά χρησιμοποιούνται στη βιομηχανία εξοπλισμού ακριβείας, επιτρέπουν ρυθμίσεις ρουλεμάν υψηλής ακρίβειας με υψηλή ακτινική ακαμψία και πολύ υψηλές δυνατότητες μεταφοράς φορτίου. Στο σχεδιασμό, παρέχουν ακτινική στήριξη για τον κύριο άξονα.
Τα κυλινδρικά ρουλεμάν κυλίνδρων είναι ιδιαίτερα κατάλληλα ως πλωτά ρουλεμάν, επειδή δεν υπάρχει δύναμη δέσμευσης μεταξύ των κυλίνδρων και του αυλακιού χωρίς ραβδώσεις, η οποία μπορεί να αντισταθμίσει τις αλλαγές στο μήκος κατά την περιστροφή. Η αξονική δύναμη υποστηρίζεται από ρουλεμάν ώσης, όπως ρουλεμάν γωνιακής επαφής αμφίδρομης ώσης.
Η τυπική σειρά N10, N19, HCN10 (μονή σειρά) και NN30, NNU49 (διπλή σειρά) αποτελούν μέρος των ρουλεμάν υπερακρίβειας SKL. Τα μοντέλα που δεν περιλαμβάνονται στον κατάλογο μπορούν να παραδοθούν κατόπιν συμφωνίας.
Οι μικρότερες διατομές της σειράς κυλινδρικών ρουλεμάν κυλίνδρων υψηλής ακρίβειας N19 και NNU49 επιτρέπουν μικρότερες αποστάσεις άξονα σε διατάξεις πολλαπλών αξόνων.
1.Μονής σειράς κυλινδρικά ρουλεμάν
Τα κυλινδρικά ρουλεμάν κυλίνδρων μονής σειράς υψηλής ακρίβειας περιλαμβάνουν: εσωτερικούς δακτυλίους με κωνικές οπές ή κυλινδρικές οπές, υβριδικά κυλινδρικά ρουλεμάν με μισούς κυλίνδρους, σχεδιασμό θερμικής σταθερότητας, τύπο άμεσης λίπανσης και άλλα σχέδια.
Στις σειρές N10 και N19, οι κύλινδροι οδηγούνται από τον εσωτερικό δακτύλιο και χωρίζονται μεταξύ τους με ένα κλουβί από ορείχαλκο ή PEEK.
2. Υβριδικός κυλινδρικός κύλινδρος με μισούς κυλίνδρους
Στα υβριδικά κυλινδρικά ρουλεμάν κυλίνδρων, το υλικό του κυλίνδρου είναι κεραμικά υψηλής απόδοσης. Αυτό το υλικό μειώνει σημαντικά την τριβή και τη φθορά στο εσωτερικό του ρουλεμάν. Επιπλέον, η τάση στο λιπαντικό μειώνεται και η αύξηση της θερμοκρασίας του ρουλεμάν είναι χαμηλότερη. Λόγω αυτής της αναλογίας, τα υβριδικά κυλινδρικά ρουλεμάν κυλίνδρων μπορούν να φτάσουν τη μέγιστη ταχύτητα όλων των κυλινδρικών ρουλεμάν κυλίνδρων. Επιπλέον, δεδομένου ότι ο συντελεστής θερμικής διαστολής των κεραμικών κυλίνδρων είναι μικρός, η επίδραση της αυξημένης προφόρτισης που προκαλείται από την αύξηση της θερμοκρασίας μπορεί να μειωθεί. Με αυτά τα υβριδικά ρουλεμάν, η διάρκεια ζωής των αξόνων και των μηχανών αυξάνεται σημαντικά και το σύστημα γίνεται πιο προσαρμόσιμο. Οι κεραμικοί κύλινδροι βελτιώνουν επίσης τη στατική και δυναμική απόδοση. Αυτά έχουν θετικό αντίκτυπο στην ποιότητα της μηχανικής κατεργασίας.
Τα μισά από τα υβριδικά κυλινδρικά ρουλεμάν κυλίνδρων έχουν το επίθημα H193. Λόγω του μειωμένου αριθμού κυλίνδρων, η ταχύτητα ρουλεμάν μπορεί να αυξηθεί σημαντικά, αλλά η ακτινική ακαμψία μειώνεται.
